近年來，我國正從“城軌大國”邁向“城軌強國”，城市軌道交通建設逐漸向智慧化發展，同時以綠色智能技術發展為目標，構筑新型交通生態系統。

為了緩解地面交通壓力及服務乘客出行，城市軌道交通車站大多采用地下建筑形式，車站內部無自然采光，每天長時間運營，燈具需要長時間開啟。車站照明關系到軌道交通的服務質量、運營安全、運營成本等多個方面，在既要保證運營安全又要滿足國家“節能”要求的背景下，智能調光控制系統應運而生。

軌道交通照明特點

1. 由于車站運營時間較長，照明燈具需長時間開啟。

2. 車站空間面積較大，燈具數量較多，對建筑物節能的需求較高。

3. 站內人流量密集，乘客對亮度要求較高，人流量越大，需開啟的燈具數量相對越多。

4. 乘客流量分布不均勻，不同運營時段、不同區域亮度需求不同。

5. 需要電氣控制裝置管理的區域及類型較多，如車站站廳站臺、換乘通道、廣告照明等。

針對上述地鐵照明的要求，依靠傳統的照明已經很難達到預期的效果。使用智能調光系統不僅能提高能源利用效率，還可以根據人流量和光線條件進行自動調光。例如：根據客流量的不同，地鐵車站大體分為：停運、準運、低谷、平谷、高峰時段，各個時段對亮度的要求也不盡相同。

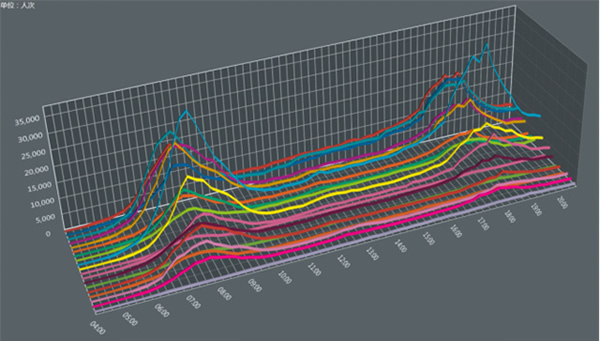

從“客流-時間”模型得出數據結論，高峰時間的客流照明需求是低谷時間的8倍之多。

地鐵站出入口智能控制

有過開車進隧道或者走地下通道的經驗嗎？

在白天，由于環境的高亮度和隧道低亮度的強烈對比，也由于駕駛員的眼睛對明亮環境的視覺暫留影響，一個未充分照明的隧道口會使人產生“黑洞效應”，看不見洞內任何細節。所以在入口處就應解決車在接近段的視覺問題。

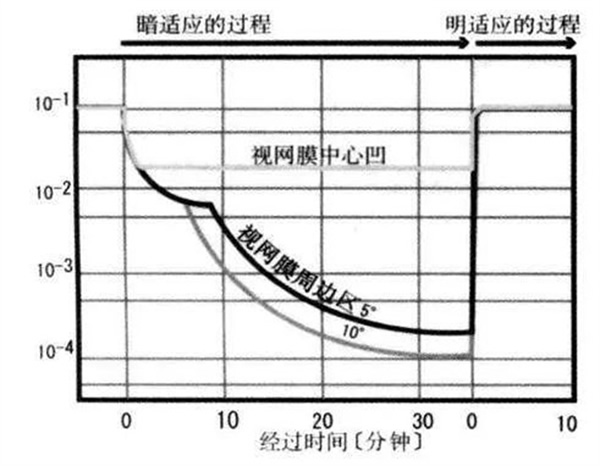

圖：人眼對于明暗的變化會有個適應的過程，從明到暗的環境，適應的過程會比較長，所以，不能有過于強烈的明暗對比，要有過渡照明。

地鐵出入口門廳、樓梯和扶梯處也要特別注意這個人體生理因素。白天走進來、晚上走出去不能突然兩眼一抹黑。

需要注意過渡照明的地鐵站入口，如果太黑，不太容易被注意到，而且有點讓人害怕有木有？走進去的時候也需要一段時間來適應。

所以國家標準特別對此作了強調：

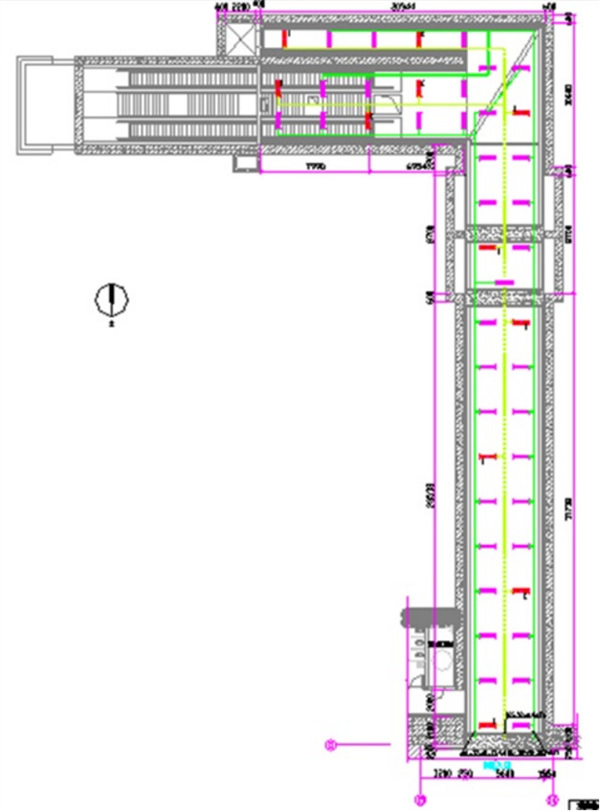

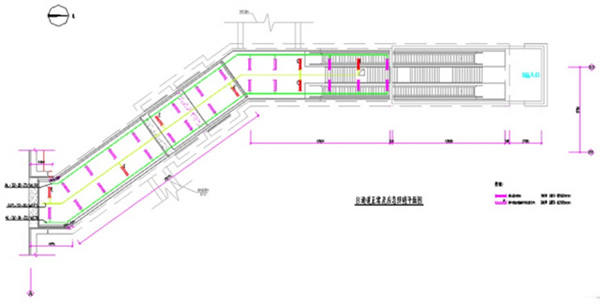

地鐵出入口布線圖

地鐵站通道的智能控制

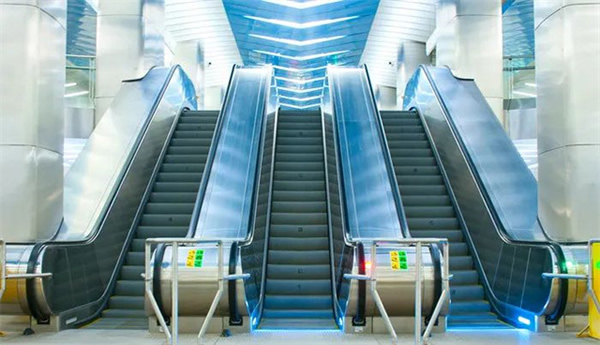

通道/出入口：在樓梯和手扶梯的區域，需要相應調亮該區域亮度，以保證乘客安全。

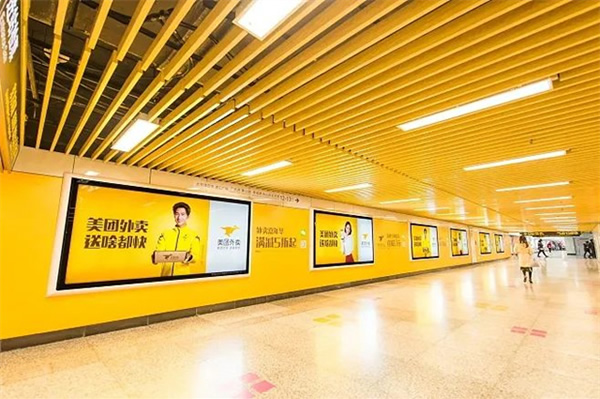

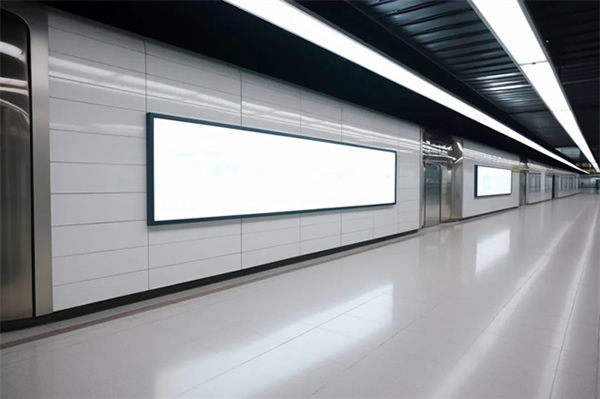

廣告區：在靠近廣告燈箱的區域，可利用廣告燈的亮度，調暗附近區域照明的亮度，使該區域的亮度與其他區域保持一致，同時達到節能效果。

地鐵通道廣告和燈具布線

地鐵站臺邊緣的智能控制

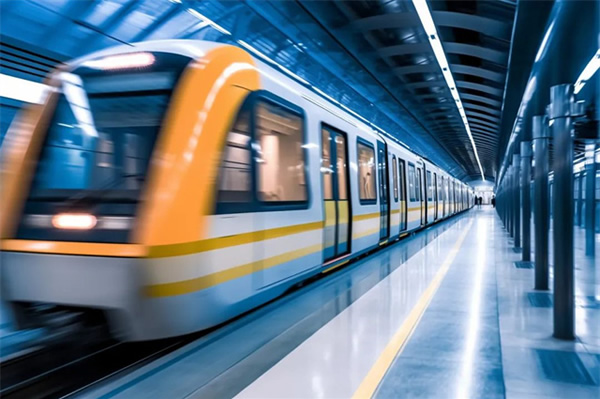

站臺邊緣是一個非常危險的地方，尤其是考慮到現在地鐵站高峰期的人潮洶涌。將燈光調到合適的亮度，對于這一區域的警示會起到非常重要的作用。站臺邊緣的智能控制處理方式，相對站內照明更高，亮度調亮，以及線性布光，能起到很好的導示作用，同時也能照明隔離門上部的路線站點圖，方便乘客獲取線路訊息。

地鐵站的節能控制

凌晨5點至6點：地鐵站的運營準備時間，工作人員需要少量用電，檢查設備情況。

凌晨6點至晚上23點：設備的運營時間，大部分電燈正常啟亮，如根據周一至周五的早晚客流量，制定智能燈光控制，燈光隨客流的變化而變化。

晚上23點至次日凌晨5點：設備檢修時間，只需少量照明維系檢修人員的工作。

地鐵燈具監控系統

調光控制系統的動態檢測功能：

地鐵管理現場面積特別大，原先燈具是否正常工作需要工作人員到現場查看，現在通過DALI的動態檢測就可以在設備間發現燈具的使用狀況，進行點對點的運營維護，大大減少人力成本。

歐切斯智能調光系統

合理管理，在需要的時間、區域把燈點亮，以優化能源利用率

提供恰到好處的照明環境

便于操作和管理，靈活多變，節能

維護成本

智能調光

場景

模式控制

正常模式、節電模式、停運模式等

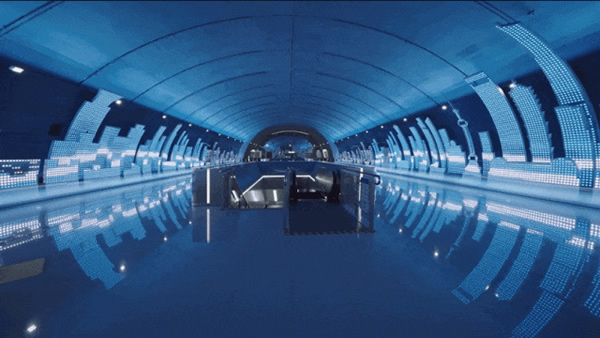

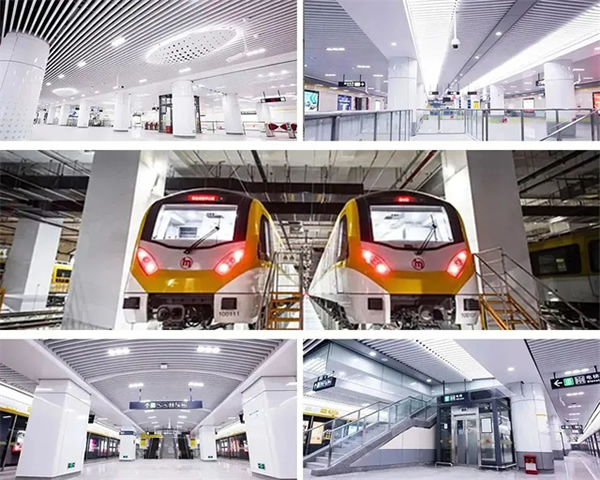

歐切斯調光案例：合肥地鐵4號線-量子科學中心站

歐切斯智能調光系統實現功能

分區場景預設控制（在站臺及站廳層根據時間或營運需求設置燈光組合）

1%精確調光

燈光過渡柔和（可在一定時間內緩慢切換到另一模式）

可在售票機、扶梯、屏蔽門等處對亮度有特殊要求場合做亮度調節

可檢測到每只燈具的故障，適時進行節能

歐切斯智能調光作用

節約能耗：智能調度，只在需要時亮燈。

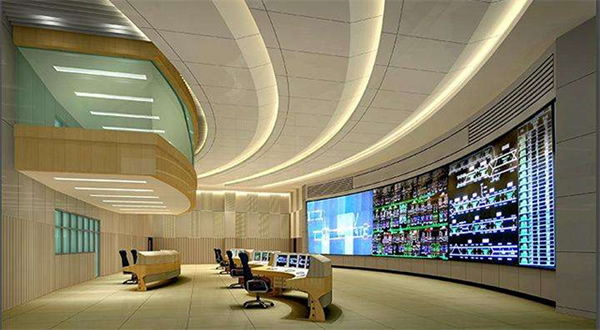

智能監控：監控室內一目了然，可以觀測每一盞燈的狀態，大大減少人力成本。

舒適體驗：安全與舒適環境設計，通過智能控制達到符合人體需求的最佳光源，提高空間和氛圍的靈活性，提高視覺體驗。

地鐵調光具有調控場景、狀態檢測、節約能源、延長燈具壽命的效果。

歐切斯調光案例：合肥地鐵4號線-天鵝湖站

歐切斯地鐵工程項目榮獲DALI聯盟高度好評獎

杭州地鐵10號線是杭州市重大民生工程，也是杭州亞運會的重要配套工程，對優化杭州市軌道交通布局、促進城市綠色發展具有重要意義。杭州地鐵10號線使用歐切斯3萬多臺DALI防水調光驅動，根據客流情況控制燈光亮度，既為乘客提供安全舒適的照明環境，又能通過智能化管理，解放人力，降低能耗，真正實現綠色健康照明，為封閉的地下空間賦予人性化色彩。該項目榮獲2022年度DALI聯盟照明基礎設施類高度好評獎，國際舞臺上的榮耀時刻！

軌道交通領域照明應用與一般應用場景相比，有很大的不同，地鐵里面環境復雜、自然條件差、安全性要求高，不良率要小于十萬分之一，歐切斯電源在眾多地鐵項目中經受住了多重考驗，正持續獲得更多地鐵項目方的青睞……
